厂家带你分析各孕育剂的功能

简单了解及分析各孕育剂的功能

其实凡是对于孕育剂有一定了解的用户，都知道孕育剂的种类有很多，且不同的孕育剂具有不同的特点，被应用于不同的领域，用户可以依据自身的需求，选择适合的孕育剂。但是用户想要具备挑选孕育剂的功能，前提是必须要掌握各种孕育剂的不同，因此，将为大家简单的介绍几种常见孕育剂。

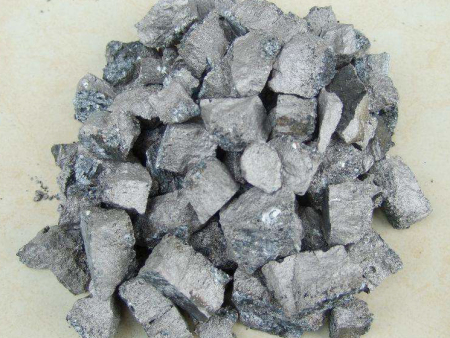

1、硅铁孕育剂。硅铁孕育剂分为45FeSi、75FeSi、85FeSi等3种。45FeSi孕育剂的处理效果较差,85FeSi成本较高,常用75FeSi。在75FeSi 中的Ca、Al对孕育效果有很大影响,其中以Ca影响很大,在大于0.5%时有较强墨化能力。一般75FeSi选择以下化学成分范围,Si:74%～78%;Ca: 0.5%～1.0%;Al:0.8%～1.5%。

2、硅钡孕育剂。硅钡孕育剂主要用于灰铸铁和球墨铸铁生产。用于球 墨铸铁可显著增加石墨球数,用于灰口铸铁可以减少白口倾向。细化晶粒,改善石墨形态。这类孕育剂除可获得较高和力学性能外,还有较强的抗衰退能力,一般孕育剂中含Ba在2%～3%之间。

3、Si—C孕育剂。这类孕育剂以墨化孕育剂为主，其主要优点是用量 少、墨化能力强,但较难溶解。例如:Si—C—Ca—Al类防止薄壁铸件白口效果好,而且适合于冲天炉铁水使用,Si—C—Al软化效果较好,用于改善切削性能。

4、稀土孕育剂。稀土元素是铸铁高效长效孕育剂的重要组元,我国稀 土资源极其丰富,研究和应用该类孕育剂更具现实意义。一般讲,这类孕育剂具有双重性,孕育铸铁中稀土残留有一定范围(RE为0.3%～0.06%)。碳含当量低时稀土加入量少,碳当量高时稀土加入量稍多,另外,稀土元素还和Mn、Cu等合金元素复合,从而改善铸铁组织,提高力学强度。

5、硅钙孕育剂。硅钙孕育剂是一种较早使用的墨化孕育剂,现在常使用的是低钙孕育剂。它比较适合低碳当量铸铁生产,可消除白口、提高强度。
